Pierwsza lista formatek w 5 minut.

Zaczynasz od pustego projektu, a kończysz z listą formatek, z którą można iść do piły: szafa 1000 mm z dwojgiem drzwi i trzema półkami, każda formatka zwymiarowana, rozłożona na płytach i gotowa do druku. Cztery kroki, każdy z obrazkiem, gdzie kliknąć, i krótkim filmem. Potem zrób to sam w aplikacji na tej stronie.

5 min czytaniaAktualizacja: 24 października 2026

Na końcu będziesz mieć

  • 11 formatek, każda z wymiarem, płytą i obrzeżem
  • Rozkrój: 5 płyt 2440 × 1220
  • Listę formatek do druku i plik Excel dla firmy, która tnie płyty

  1. Krok 1

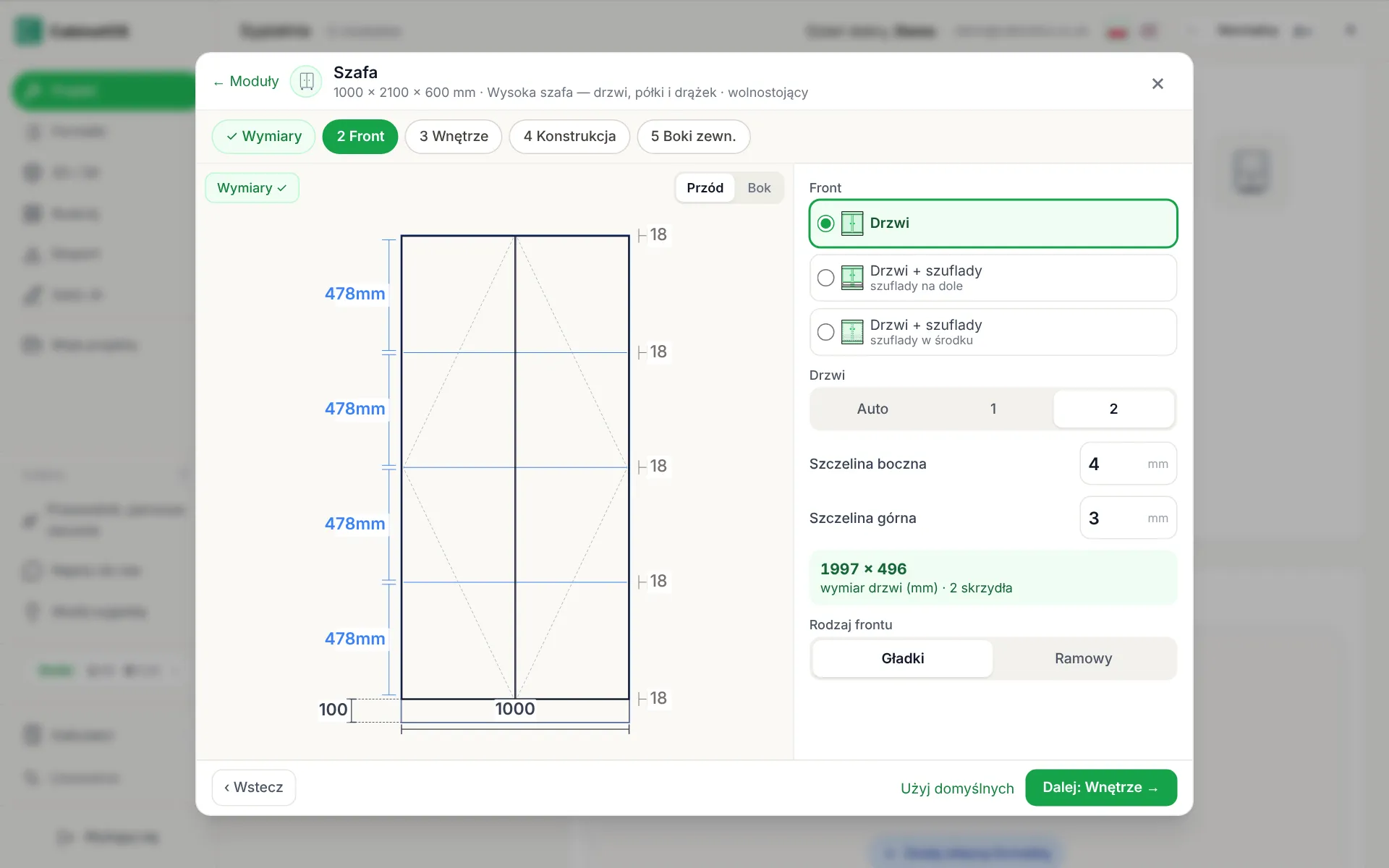

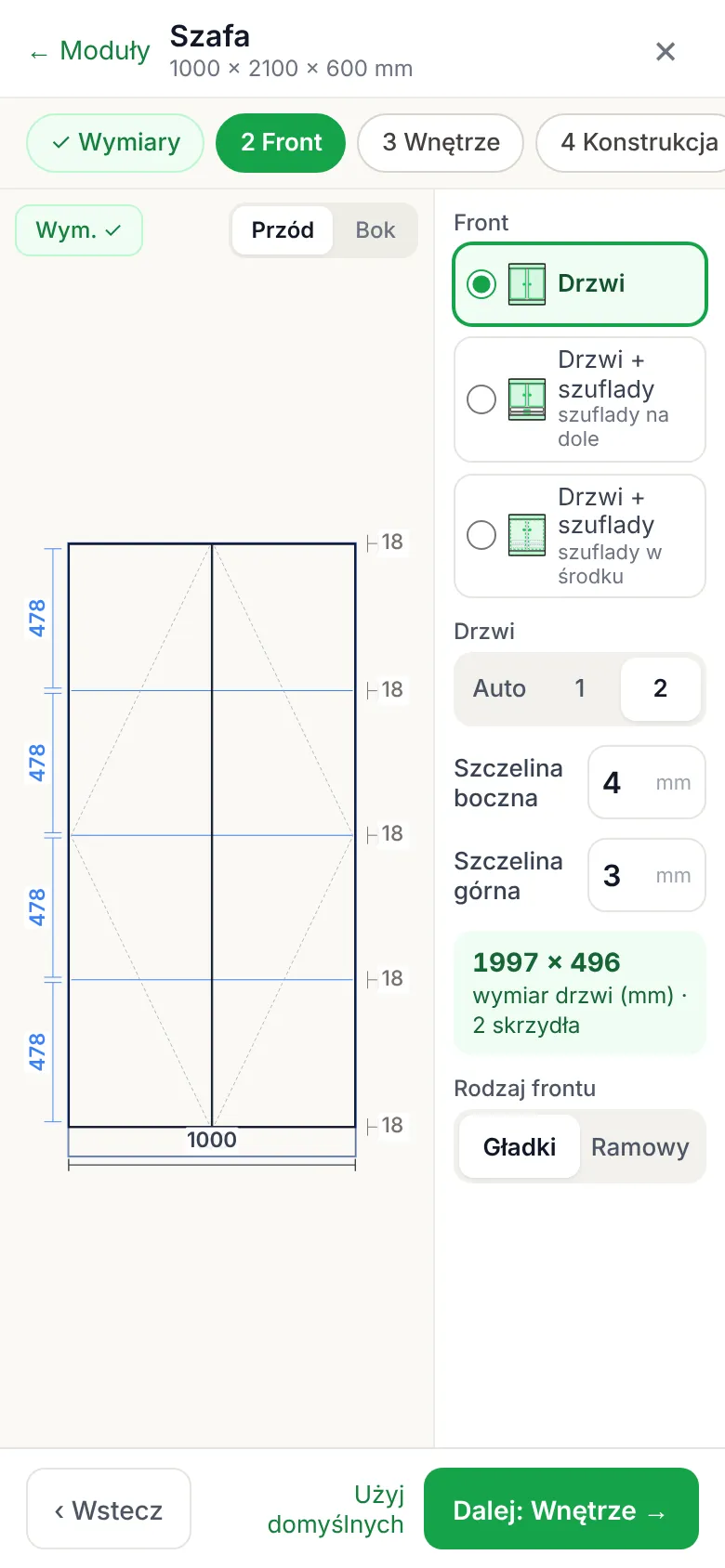

    Dodaj szafę

    W zakładce Projekt kliknij Dodaj moduł i wybierz Szafa. Wpisz szerokość 1000, a wysokość 2100 i głębokość 600 zostaw. W kroku Front wybierz 2 skrzydła: CabinetOS od razu pokazuje wymiar każdego skrzydła, 1997 × 496. Klikaj Dalej przez Wnętrze, Konstrukcję i Boki zewn., a na końcu Dodaj moduł.

    1. Drzwi: 2. Jedno skrzydło tej szerokości dostałoby ostrzeżenie.
    2. Wymiar każdego skrzydła, liczony na bieżąco: 1997 wysokości, 496 szerokości.
    3. Dalej: przez Wnętrze, Konstrukcję i Boki zewn., potem Dodaj moduł.

  2. Krok 2

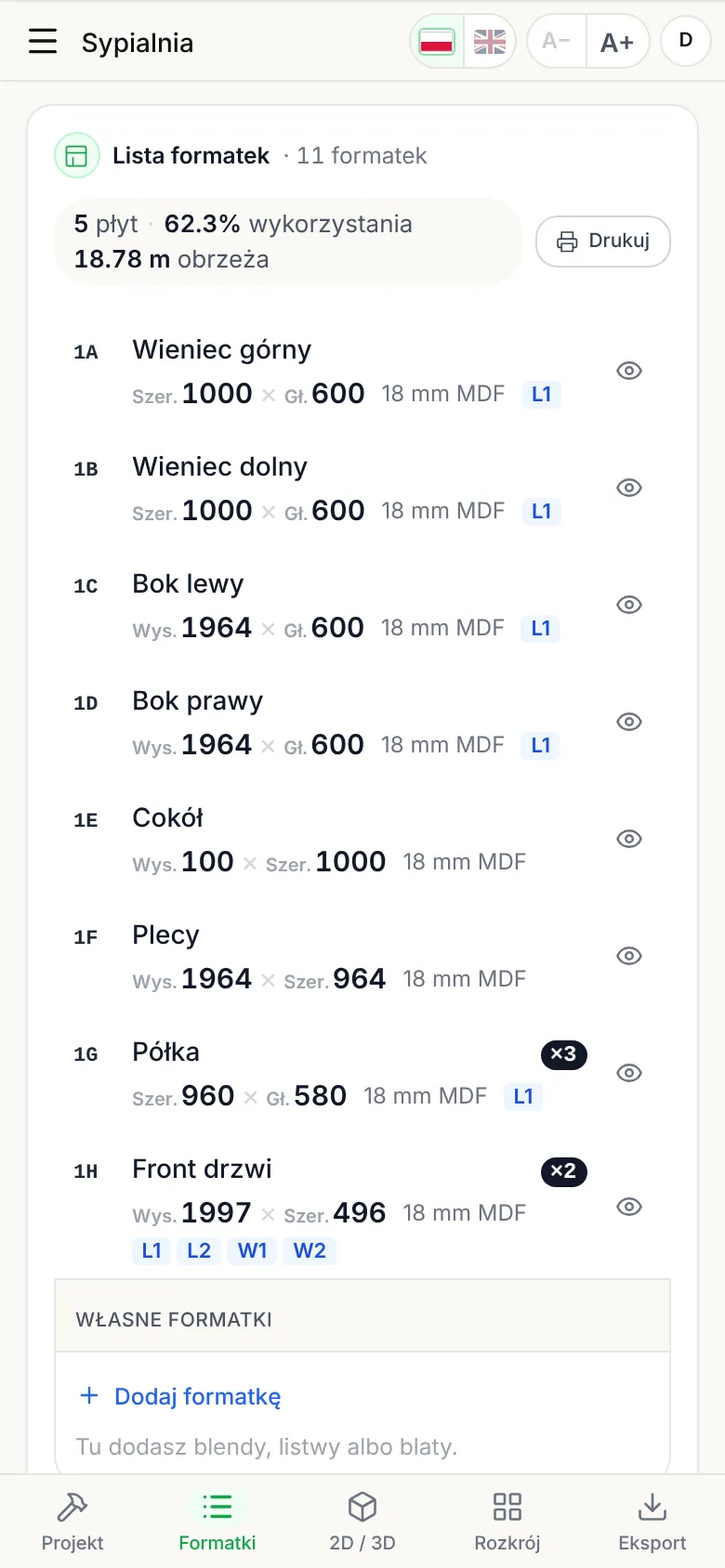

    Otwórz listę formatek

    Kliknij Formatki. Jest tu każda część szafy z kodem, wymiarem, płytą, z której się ją tnie, i krawędziami do oklejenia, w sumie 11 formatek. Boki mają 1964 mm długości, a półki 960 × 580. Pasek na górze wszystko sumuje: ile płyt potrzeba i 18.78 m obrzeża.

    1. Podsumowanie: płyty, ich wykorzystanie i metry obrzeża.
    2. Każda formatka ma kod (1H to drzwi). Ten sam kod jest na rozkroju.
    3. Obrzeże: L1 i L2 to długie krawędzie, W1 i W2 krótkie. Drzwi mają oklejone wszystkie cztery.

  3. Krok 3

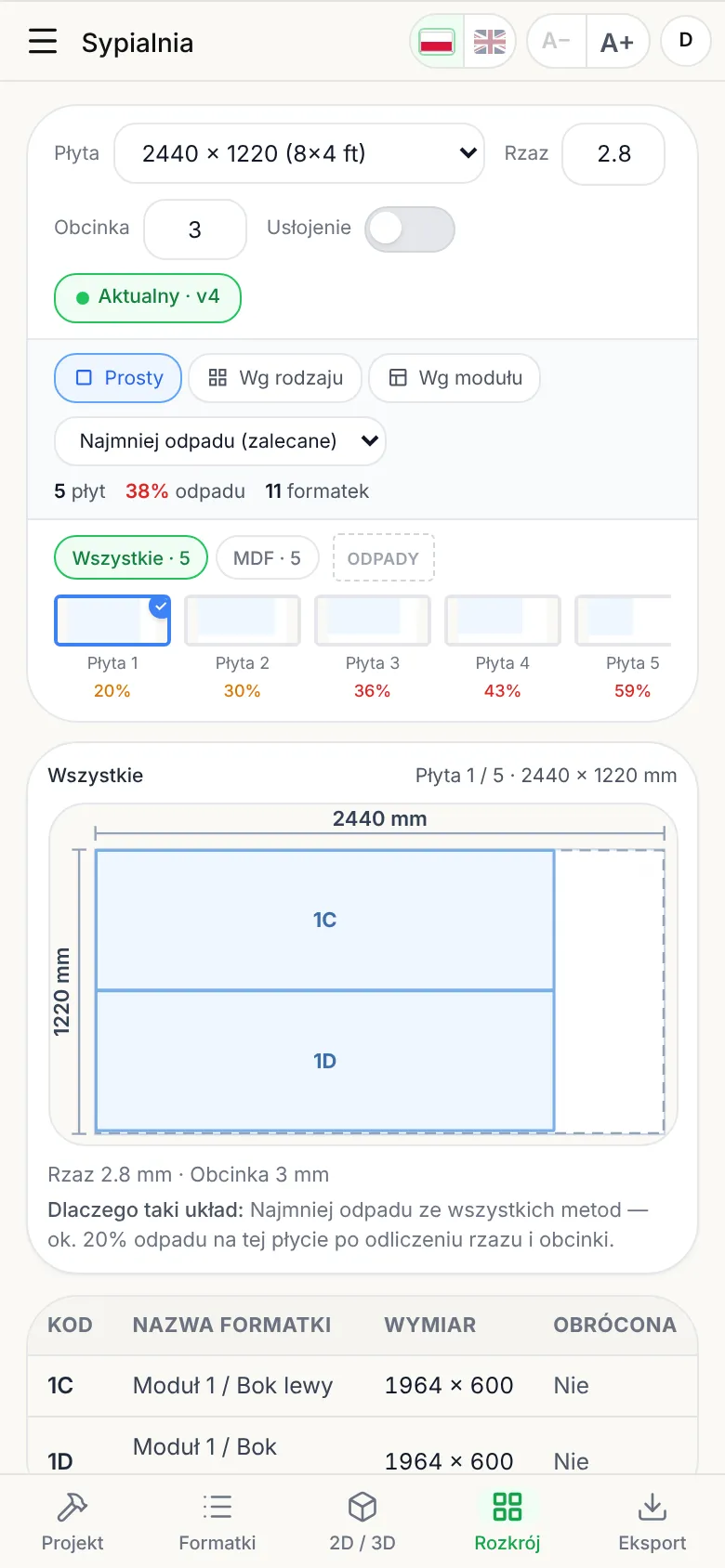

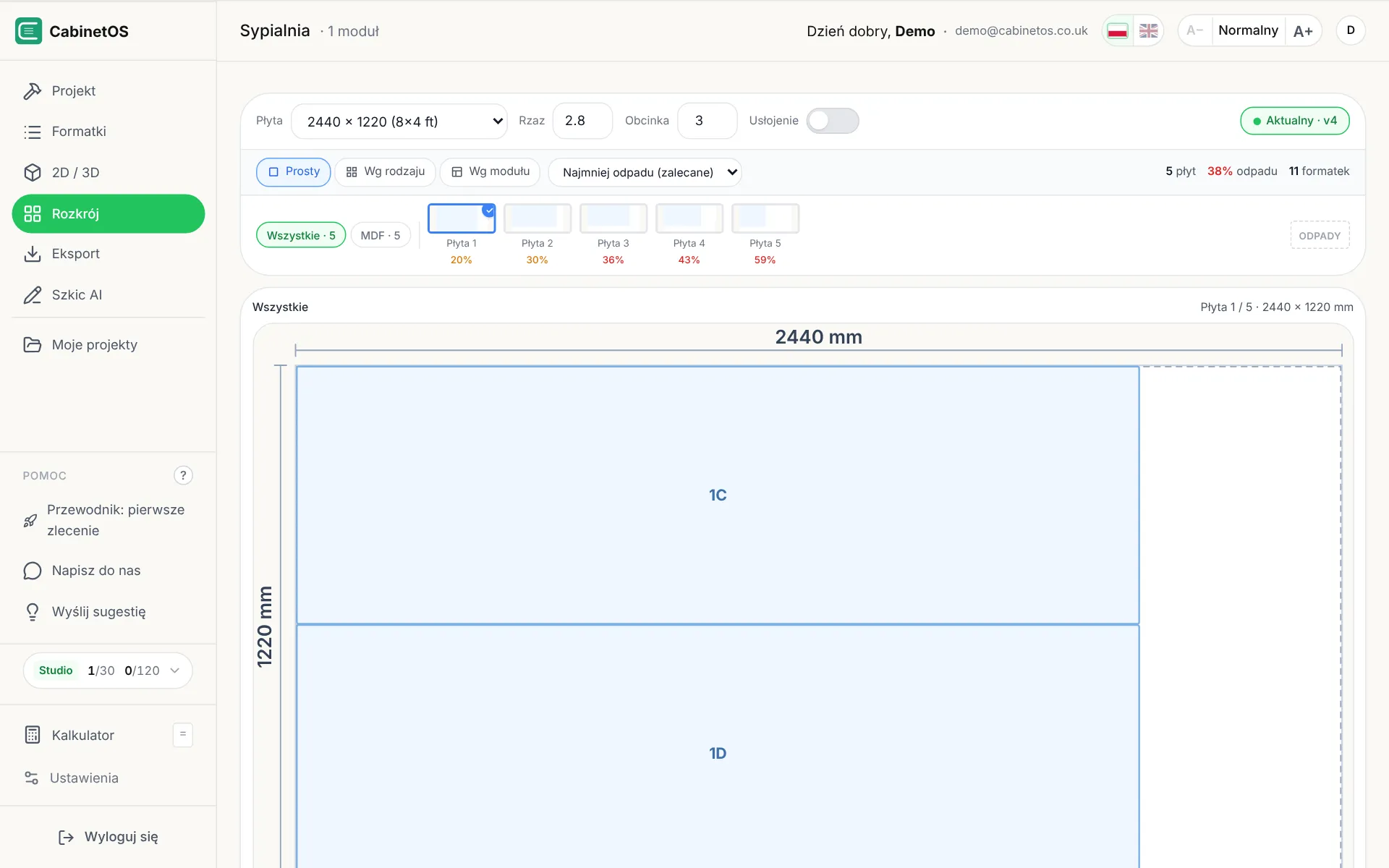

    Zobacz rozkrój na płytach

    Kliknij Rozkrój. CabinetOS układa formatki na płytach 2440 × 1220, z zapasem na każdy rzaz piły i obcinkę na brzegach. Wynik dla tej szafy: 5 płyt. Kliknij płytę na górze, żeby zobaczyć, co się z niej tnie.

    1. Sposób układania: zacznij od Najmniej odpadu.
    2. Ile płyt kupić.
    3. Każda formatka na płycie, z kodem z listy formatek.

  4. Krok 4

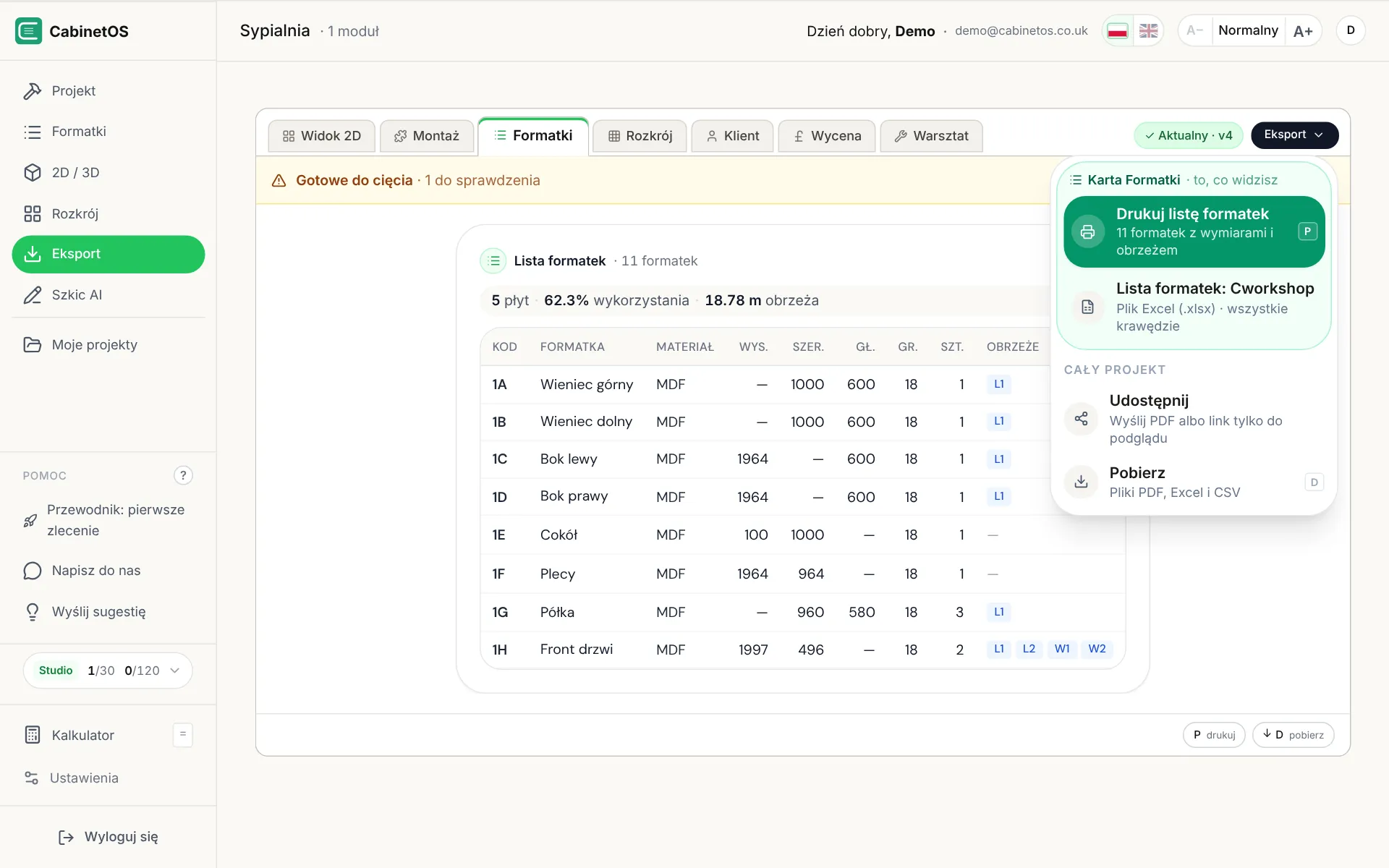

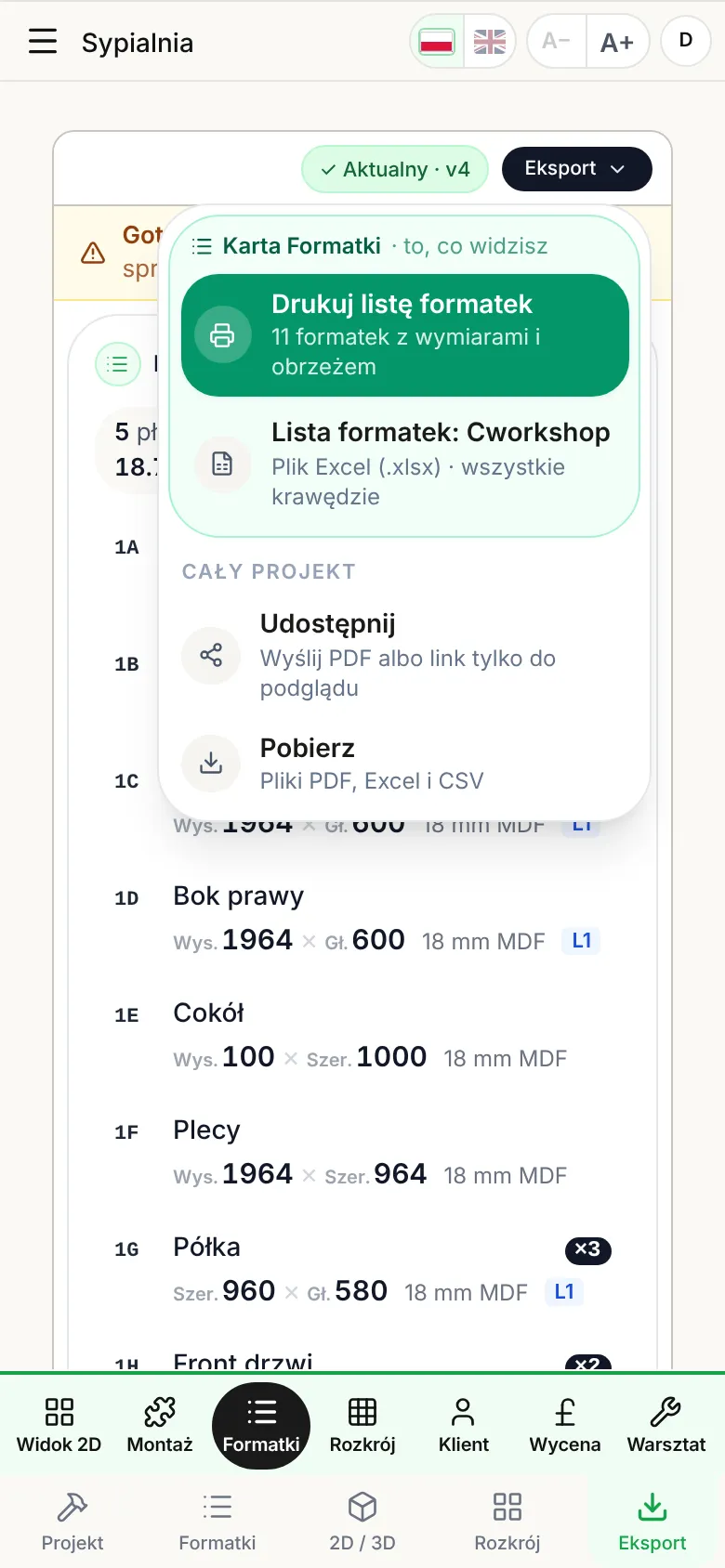

    Wydrukuj albo wyślij

    Kliknij Eksport w menu, otwórz zakładkę Formatki i kliknij przycisk Eksport. Drukuj listę formatek daje Ci 11 formatek na papierze, z wymiarami i obrzeżem. Plik Excel jest przygotowany dla firmy, która tnie płyty, więc może je dla Ciebie pociąć i okleić. Pasek nad listą to Sprawdź przed cięciem: przegląda zlecenie i pokazuje, na co warto zerknąć, na przykład długie półki, które mogą się wygiąć.

    1. Eksport: wszystko, co można wydrukować, udostępnić albo pobrać.
    2. Drukuj listę formatek: formatki z wymiarami i obrzeżem.
    3. Plik Excel dla firmy, która tnie płyty, z każdą krawędzią.

Jak CabinetOS to policzył

Nic tu nie jest zgadywane. Każdy wymiar wynika z Twoich wymiarów i kilku stałych zasad, tych samych dla każdej szafy, z płyty 18 mm.

Boki

Wysokość minus cokół 100 mm, minus wieniec górny i dolny, które leżą na bokach.

2100 − 100 − 18 − 18 = 1964

Drzwi

Korpus to wysokość minus cokół. Drzwi kończą się 3 mm niżej, a dwa skrzydła dzielą szerokość, po 4 mm mniej każde.

2100 − 100 − 3 = 19971000 ÷ 2 − 4 = 496

Półki

Szerokość między bokami, po 2 mm luzu z każdej strony. Głębokość przed plecami 18 mm, 2 mm cofnięte od frontu.

1000 − 18 − 18 − 2 − 2 = 960600 − 18 − 2 = 580

Obrzeże

Na przedniej krawędzi wieńców, boków i półek oraz na wszystkich czterech krawędziach każdego skrzydła.

18.78 m

Każda zasada na rysunku: jak CabinetOS liczy wymiary

Następny poradnik

Ustaw projekt pod miejsce, w którym stanie.

Szafa z pierwszego poradnika dopasowana do wnęki 1050 × 2400: wnęka, wysokość, blenda przy każdej ścianie i płyta, wszystko na liście formatek.
